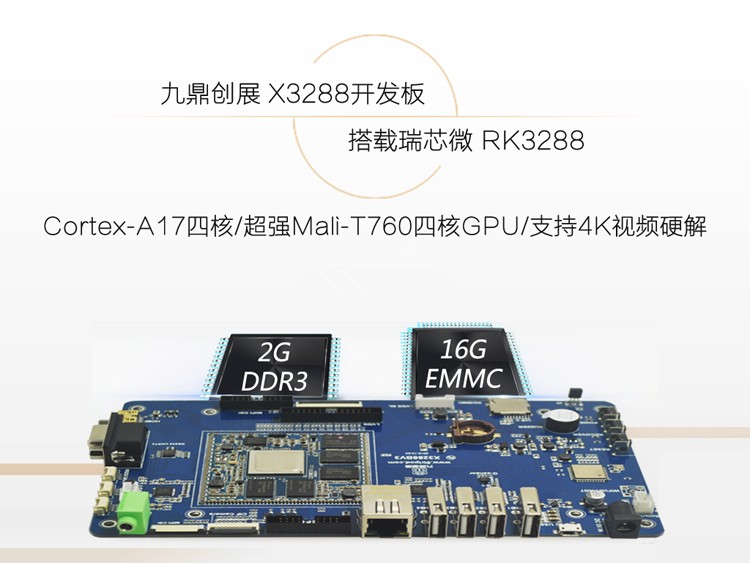

X3288开发板
CPU ARM Cortex-A17四核;
主频 1.8GHz*4;
内存 2GB DDR3,可定制4GB DDR3;
Flash 支持4GB/8GB/16GB emmc可选,标配16GB emmc

CPU

Cortex-A17四核1.8G*4

内存

2GB DDR3,可定制4GB DDR3

Flash

支持4GB/8GB/16GB/32GB,默认16GB

USB接口

4路

USB OTG

1路

按键

POWER,RECOVER,RESET

显示

最大支持3840*2160,支持双屏异显

网络

支持千兆有线以太网RTL8211E

多媒体解码

MPEG1、MPEG2、MPEG4、H.263、H.264、H.265等几乎全格式

电容屏

支持5点电容触摸

电源

输入5V/2A,输出12V,3.3V

显示

支持RGB、LVDS、MIPI,可定制eDP接口

PMU

理光电源管理芯片5T620

摄相头

支持DVP、MIPI接口

GPIO接口

预留GPIO扩展接口

红外接收头

HS0038B红外一体化接收头

音频

支持耳麦输入,耳机,喇叭输出

HDMI

支持高清HDMI输出接口

WIFI蓝牙

板载AP6335双频WIFI,蓝牙4.0模块

硬件接口介绍

标号

名称

说明

【1】

CPU

RK3288,ARM Cortex A17,4*1.8GHz

【2】

DDR3

H5TQ4G63AFR,DDR3,2GBytes

【3】

DDR3

H5TQ4G63AFR,DDR3,2GBytes

【4】

eMMC

KLMAG2GEND,16GB(4G,8G可选)

【5】

FAN

散热片风扇电源接口

【6】

WIFI/BT

AP6255 WIFI/BT二合一模块

【7】

RTC电池插座

RTC电池座,3V

【8】

TF卡

TF卡座

【9】

RESET

复位按键

【10】

POWER

电源按键

【11】

独立按键

Recovery刷机键,按键K1

【12】

独立按键

按键K2

【13】

独立按键

按键K3

【14】

独立按键

按键K4

【15】

LCD/VGA接口

RGB/LVDS输出

【16】

MIPI DSI

接MIPI接口的屏

【17】

蜂鸣器

直流蜂鸣器

【18】

红外接收头

HS0038红外一体化接收头

【19】

HDMI

HDMI输出接口

【20】

UART1

串口1,TTL电平

【21】

UART2

串口2,TTL电平,默认调试串口

【22】

UART3

串口3,TTL电平

【23】

UART4

串口4,TTL电平

【24】

喇叭接口

外置扬声器接口

【25】

耳机座

耳机输出,需接标准3线耳机

【26】

MIPI CSI

MIPI摄像头接口

【27】

摄像头接口

标准 24PIN 摄相头接口

【28】

GPIO

GPIO扩展口

【29】

千兆网口

RT8211E 接口

【30】

USB HOST

HOST

【31】

USB HOST

HUB芯片扩展,HOST

【32】

USB HOST

HUB芯片扩展,HOST

【33】 USB HOST HUB芯片扩展,HOST
【34】 USB OTG USB OTG接口
【35】 DC座 12V DC电源输入



X3288驱动支持列表

                         SYSTEM

DRIVER

Linux3.10.49+

Android4.4

Linux3.10.79+

Android5.1

Linux3.10.49+

QT5.5.1

Ubuntu14.04

7寸LCD(1024*600)

Coming soon

4.3寸LCD(480*272)

Coming soon

5寸LCD(800*480)

Coming soon

LVDS屏(1024*768)

Coming soon

LVDS屏(1366*768)

Coming soon

MIPI屏(1920*1200)

Coming soon

PMIC驱动(5T620)

Coming soon

电容触摸

Coming soon

电阻触摸

暂无需求

暂无需求

暂无需求

Coming soon

EMMC驱动

Coming soon

SD卡驱动

Coming soon

独立按键

Coming soon

Gsensor

暂无需求

Coming soon

蜂鸣器驱动

Coming soon

红外遥控

Coming soon

开关机

Coming soon

休眠唤醒

Coming soon

四路USB HOST驱动

Coming soon

一路USB OTG驱动

Coming soon

音频(RTL5631)

Coming soon

录音(RTL5631)

暂无需求

Coming soon

USB WIFI

Coming soon

USB WIFI/BT4.0

Coming soon

SDIO双频WIFI/BT4.0

暂无需求

Coming soon

并口摄相头驱动

暂无需求

Coming soon

CSI摄相头驱动

暂无需求

Coming soon

微距摄相头驱动

暂无需求

Coming soon

USB口摄相头驱动

Coming soon

串口

Coming soon

HDMI

暂无需求

Coming soon

3G模块(3G dongle)

暂无需求

Coming soon

3G模块(PCIE接口)

暂无需求

Coming soon

GPS模块

暂无需求

Coming soon

千兆以太网

Coming soon

USB鼠标键盘

Coming soon

uboot

Coming soon

SD卡脱机更新映像

Coming soon

TVIN模块(TVP5150)

Coming soon

Coming soon

Coming soon

Coming soon

VGA驱动(SDA7123)

Coming soon
